Крышка вариатора 4T 139QMB 50сс (колесная база 12")

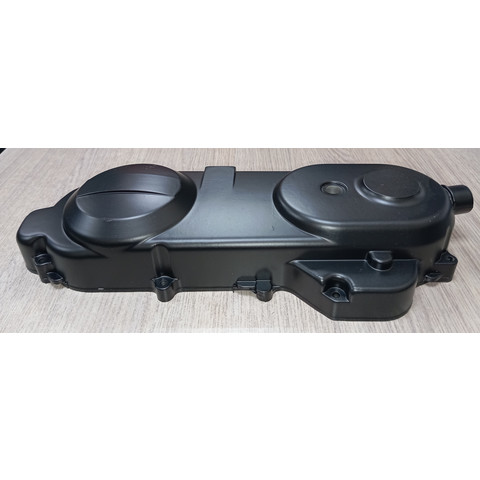

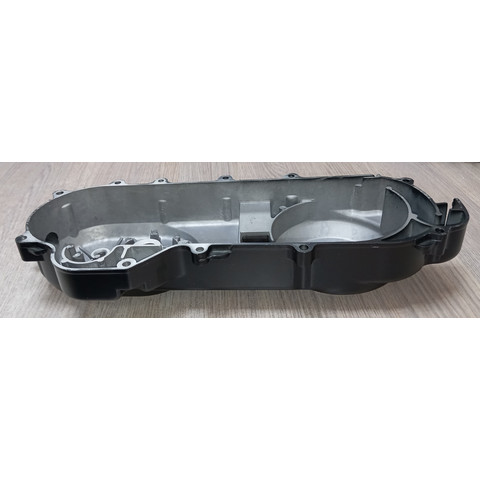

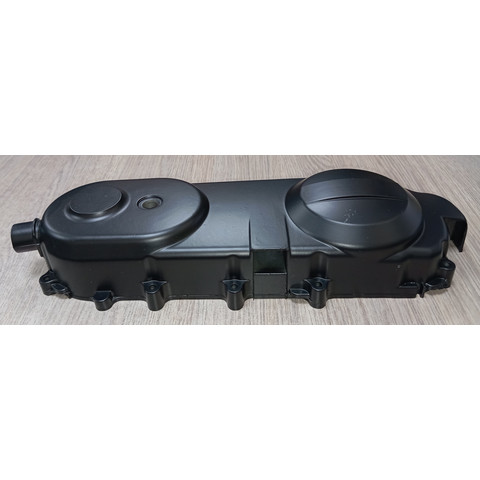

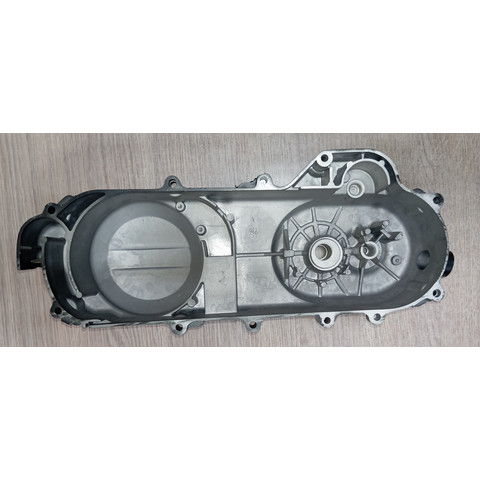

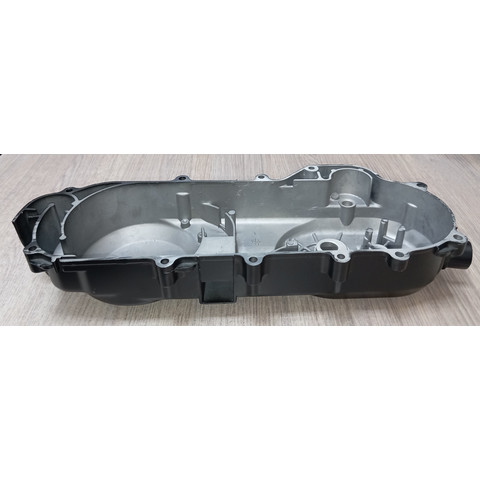

Крышка вариатора 4T 139QMB 50сс (колесная база 12") CN (цвет черный или серебро)

  Данная крышка вариатора предназначена для скутеров АВМ, Irbis, Racer, Honling с удлиненным 4Т двигателем 139QMB под 12 дюймовое колесо.

  Данная крышка поставляется без механизма кикстартера.

  Подобрать кикстартер вы можете в категории "Кикстартеры" у нас на сайте.

  Цвет крышек вариатора может быть черный, либо серебристый в зависимости от поставщика.

  Возможна доставка транспортной компанией либо почтой, в том числе с наложенным платежом.

  Рекомендации по замене крышки вариатора на скутере

  При установке новой крышки вариатора установите новый механизм кикстартера (зубчатый сектор, втулку и храповик). Ведь зачастую именно изношенные детали механизма кикстартера приводят к повреждению крышки вариатора.

  Сборку и установку новой крышки вариатора осуществляйте в следующей последовательности:
1.   Установите и зафиксируйте втулку вала кикстартера в крышке вариатора. Втулка должна плотно входить в отверстие в крышке, возможно с небольшим натягом. Данное действие выполняется "от руки" и не требует применение инструмента.
     Если вы забьете втулку молотком, то будьте уверены, что через непродолжительное время крышка лопнет и придется покупать новую.
2.   Установите втулки храповика и бендикса (можно использовать от старой крышки, если нет следов износа, но лучше новые).
3.   Смажьте вал зубчатого сектора кикстартера консистентной смазкой и вставьте его во втулку в крышке. Убедитесь, что вал не имеет люфтов, но при этом свободно вращается во втулке.
     !!!Важно!!! Убедитесь, что вал вращается во втулке, а не вместе с ней!
4.   Выньте вал зубчатого сектора и наденьте на него возвратную пружину. Пружину необходимо предварительно смазать консистентной смазкой.
5.   Установите зубчатый сектор с возвратной пружиной в крышку вариатора. Для этого необходимо поворачивая сектор кикстартера против часовой стрелки (натягивая пружину) одновременно давить на него в направлении "в крышку". Пружина должна расправиться и вал с зубчатым сектором встанет на свое штатное место.
6.   С наружной стороны крышки необходимо установить дистанционную шайбу и стопорное кольцо. Убедитесь, в отсутствии зазора между стопорным кольцом и дистанционной шайбой. Для этого надавите на зубчатый сектор изнутри крышки вариатора. Установленный вал зубчатого сектора кикстартера не должен иметь осевого люфта. Если зазор и осевой люфт всё же есть, необходимо установить более толстую дистанционную шайбу.
7.   Установите на вал зубчатого сектора кикстартера снаружи крышки вариатора рычаг кикстартера и зафиксируйте его.
8.   Нанесите смазку на зубцы зубчатого сектора кикстартера, зубцы храповика, ось храповика и втулку храповика.
9.   Используя рычаг кикстартера проверните зубчатый сектор кикстартера до упора против часовой стрелки (смотрим с внутренней стороны). Вставьте храповик во втулку и введите зубцы храповика и зубчатого сектора в зацепление. Скоба храповика должна попасть на свои направляющие. Придерживая храповик (он будет вращаться) плавно отпустите рычаг кикстартера, чтобы вал зубчатого сектора вернулся в свое первоначальное положение. При этом храповик должен занять свое нижнее положение в крышке.
10.   Смажьте направляющие храповика и сам храповик в точке контакта со скобой.
11.   Придерживая храповик проверните рычаг кикстартера, и убедитесь, что храповик вращается без заеданий и перекосов.
12.   Смажьте втулку бендикса и убедитесь, что бендикс вращается во втулке без заеданий и люфтов.
13.   Вставьте направляющие втулки в крышку (направляющие втулки можно использовать от старой крышки) и оденьте новую прокладку крышки вариатора. Для фиксации прокладки можно использовать герметик-прокладку очень тонким слоем.
14.   Крышка готова к установке.
      При установке крышки вариатора на двигатель следите, чтобы не было перекосов. Крышка должна плотно прилегать к картеру по всему периметру. Если крышка не прилегает, устраните причину не плотного прилегания, в противном случае она может лопнуть при затяжке болтов. Болты необходимо затягивать равномерно по схеме крест на крест начиная от центра.

Приятной эксплуатации.
